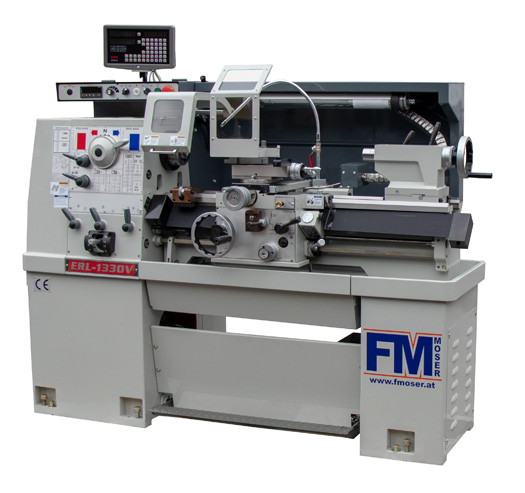

Konstruktionsmerkmale:
- Standardmäßig stufenlose Spindeldrehzahlen
- Spindellagerung über Präzisions-Schrägrollenlager
- Der Spindelstock ist robust und sehr stabil konstruiert
- Die Zahnräder im Spindelstock und Schlosskasten sind gehärtet und geschliffen
- Zahnradschmierung im Spindelstock mittels Umlaufschmierung
- Bedienerfreundliche Anordnung des Handrades für die Längsbewegung an der linken Schlosskastenseite
- Maschinenbett aus Spannungsarm geglühten Guss
- Führungen gehärtet und geschliffen
In folgender Ausführung:

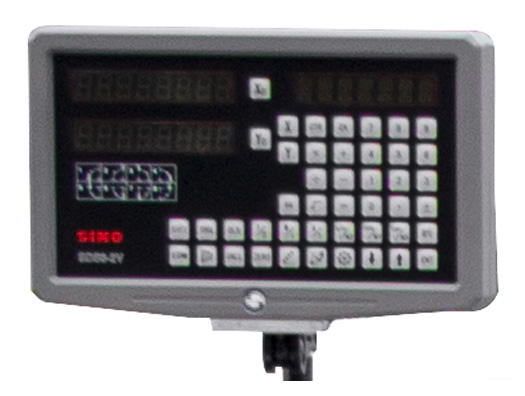

- SINO 2-Achsen Positionsanzeige
- Schnellwechselstahlhalter System Multifix: Stahlhalterkopf E, Drehstahlhalter ED (3 Stk.), Drehstahlhalter EH (1 Stk.)
- BISON 3-Backen-Planspiralfutter Ø 160 mm, Typ 3544, DIN 55029, KK 4, Bohrung 42 mm, Stahlkörper, inkl. 1 Stz. Bohr- und Drehbacken, Art.-Nr. 3535 4460 0800
- Stufenlose Drehzahlregelung über 2 Getriebestufen
- Gehärtete und geschliffene Führungen
- Fußbremse
- Durchgehender Späneschutz hinten mit Arbeitsraumbeleuchtung
- Futterschutz mit Sicherheitsschalter
- Zentralschmierung der Schlitten
- Abdeckung der Leit- und Zugspindel
- Vorderer Späneschutz (am Support)
- Feststehende Lünette
- Mitlaufende Lünette
- Aufstellelemente
- Satz Bedienwerkzeuge
- Kühlmitteleinrichtung
- Technische Dokumentation
- CE-Ausführung
- Farben: RAL 7035 - Lichtgrau, RAL 7031 – Blaugrau (Rückwand und Fußbremse)
| Eigenschaft | Beschreibung / Wert |
|---|---|
| Hauptdaten | |
| Spitzenhöhe | 171 mm |
| Spitzenweite | 760 mm |
| Dreh-Ø über Bett | 342 mm |
| Dreh-Ø vor dem Querschlitten | 205 mm |
| Bettbreite | 230 mm |
| Spindelstock | |
| Hauptspindelbohrung | 40 mm |
| Spindelaufnahme | 55029 DIN 4 KK |
| Morsekegel der Hauptspindel | MK 5 |
| Spindeldrehzahlenstufen | 2 |
| Spindeldrehzahl | 100 - 500 U/min. 500 - 3.000 U/min. |
| Steigungen und Vorschübe | |
| Längsvorschübe | 0,05 - 1,7 mm/U |
| Quervorschübe | 0,025 - 0,85 mm/U |
| Metrische Gewinde | 0,2 - 14 mm |
| Whitworth-Gewinde in GG-1 | 2 - 72 TPI |
| Modulgewinde | 0,3 - 3,5 mm |
| Diametral-Pitch-Gewinde | 8 - 44 DP |
| Schlitten | |
| Weg des Querschlittens | 180 mm |
| Weg des Oberschlittens | 95 mm |
| Reitstock | |
| Pinolen-Ø | 50 mm |
| Pinolenweg | 112 mm |
| Kegel in der Pinole | MK 3 |
| Antrieb | |
| Leistung Hauptmotor | 2,2 kW |
| Leistung Kühlmittelmotor | 0,09 kW |
| Leistung Schmierpumpe | 0,19 kW |
| Abmessung | |
| Länge | 2.000 mm |
| Breite | 965 mm |
| Höhe | 1.900 mm |
| Gewicht | 850 kg |
